???? 首先我們一起來了解下石英晶體噴射機的結構特點，這臺設備是某公司生產高新技術石英晶體材料的專用設備。

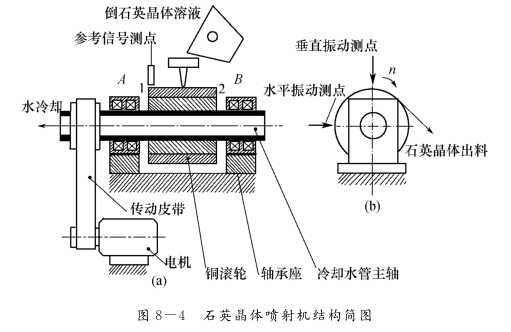

???? 如下圖所示，用電爐融化的石英晶體溶液通過漏斗倒在高速旋轉的銅滾輪上。滾輪冷卻水管主軸通入循環水冷卻。石英晶體溶液在高速旋轉的圓周力和離心力的作用下甩出，形成石英晶體薄片帶。其厚度只有0.2mm，并不允許有波紋。滾輪的徑向跳動小于0.01mm。對軸承振動的要求為5μm。

???? 振動測點如圖所示，兩個垂直方向和兩個水平方向的。進行動平衡時只選一個方向，同城旋轉振動較大的方向作為進行動平衡的測振點。一般振動大的方向達到要求，振動小的方向也就會達到要求。如果振動小的方向沒有達到要求或振動變大了，首先要分享原因加以解決，可以進行動平衡調整，使兩個方向的振動都達到要求。本例旋轉水平方向的兩個測點，使用速度傳感器測量支承軸承A、B測點的不平衡振動，光電傳感器測量鍵相信號，使用雙通道測量儀。在1和2兩個校正平面上加配重塊進行平衡校正。平衡轉速1500r/min。平衡前后的軸承振動如下：

??????????????????????????? A端水平????? ?B端水平????? ? C端水平??????? D端水平

原始不平衡振動 31μm∠166 o 35μm∠161 o 11μm∠350 o 7μm∠140 o

剩余不平衡振動 1μm∠293o 2μm∠9 o 4μm∠299 o 1μm∠64 o
