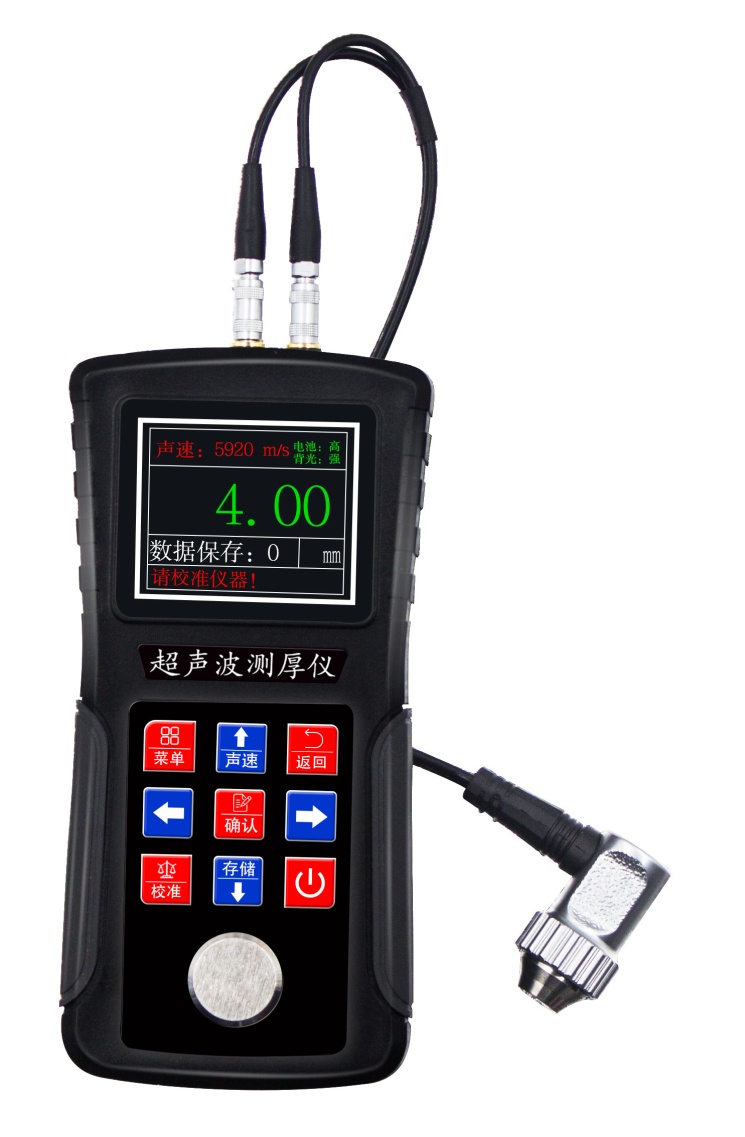

本儀器是智能型超聲波測厚儀，采用高性能、低功耗微處理器技術，基于超聲波測量原理，可以測量金屬及其它多種材料的厚度，并可以對材料的聲速進行測量。可以對生產設備中各種管道和壓力容器進行監測，監測它們?cè)谑褂眠^(guò)程中受腐蝕后的減薄程度，也可以對各種板材和各種加工零件作精確測量。本儀器可廣泛應用于石油、化工、冶金、造船等多個領域。
獨具特點：在標準型的基礎上增加通訊功能，可與PC機進行數據交換，支持電腦端實時通訊功能、可作為小型單通道在線儀器使用（要配符合在線產品的專用探頭）
工作原理：

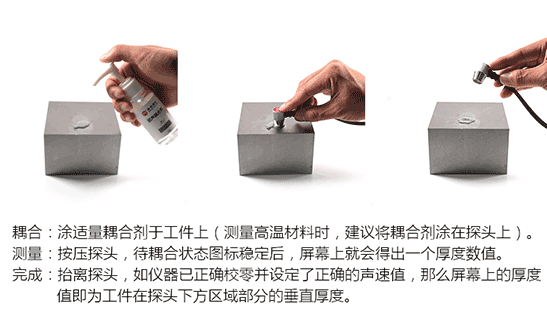

本超聲波測厚儀對厚度的測量，是由探頭產生超聲波脈沖透過耦合劑到達被測體，一部分超聲信號被物體底面反射，探頭接收由被測體底面反射的回波，精確地計算超聲波的往返時間，并按下式計算厚度值，再將計算結果顯示出來。
式中：??? H－測量厚度；???? v－材料聲速；
t－超聲波在試件中往返一次的傳播時間。
主要用途：
測量船體、油氣管道、高壓容器、鍋爐等的壁厚及各種板材厚度，被測量材質可以是以鋼為代表的金屬類材料，也可以是塑料、尼龍等非金屬材料。
-
適合測量金屬(如鋼、鑄鐵、鋁、銅等)、塑料、陶瓷、玻璃、玻璃纖維及其他任何超聲波的良導體的厚度；
-

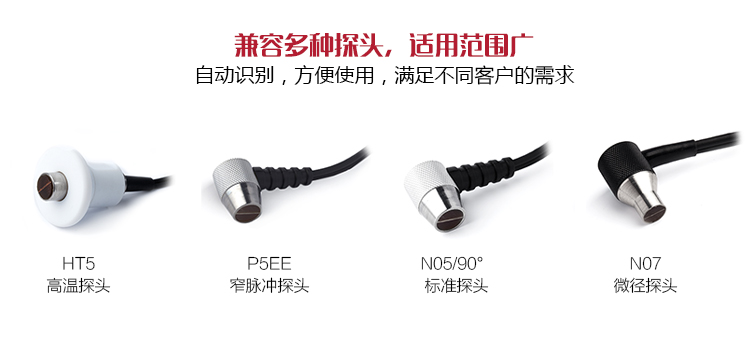

可配備多種不同頻率、不同晶片尺寸的探頭使用；
-
已知厚度可以反測聲速，以提高測量精度；
-
具有耦合狀態提示功能；
-
有EL背光顯示，方便在光線昏暗環境中使用；
-
有剩余電量指示功能，可實時顯示電池剩余電量；
-
具有自動休眠、自動關機等節電功能；
-
小巧、便攜、可靠性高，適用于惡劣的操作環境，抗振動、沖擊和電磁干擾；
超聲波測厚儀技術參數：
|
測量范圍
|
0.75～700mm（探頭決定）
|
|
分 辨 力
|
0.001mm.0.01mm. 0.1mm可選
|
|
測量單位
|
公制/英制可選
|
|
語言
|
中英文可切換
|
|
測量精度
|
±（0.5%H+0.04）mm H為被測物實際厚度
|
|
聲速調節
|
1000~9999 m/s
|
|
校準功能
|
有探頭零點和兩點校準功能
|
|
存儲數據
|
3000組測厚數據（僅測量值，聲速值）3000組參數數據集（包括測量值、儀器設置等參數）
|
|
通訊接口
|
USB
|
|
聲光報警
|
上限下限提示（可根據被測工件厚度設置）
|
|
min厚度值捕獲能力
|
具有min厚度值捕獲能力
|
|
工件表面溫度
|
-10～60℃
|
|
測量周期
|
單點測量時6次/秒、掃描模式20次/秒
|
|
管材測量下限
|
Φ20 mm×3.0 mm(5Mhz探頭)； Φ15 mm×2.0 mm(7Mhz探頭)
|
|
示值誤差
|
不超過±0.1 mm
|
|
校 準
|
4.0 mm（鋼）
|
|
電 源
|
AA型堿性電池1.5V（2節）
|
|
操作時間
|
連續操作可達250小時（不開背光）
|
|
外形尺寸
|
145mm×74mm×32 mm（高×寬×厚）
|
|
重 量
|
245g
|
|
標 準 配 置
|
主機，5MHz探頭，4.0 mm鋼校準塊，耦合劑，電池2節
|
儀器配置
|
|
序號
|
名稱
|
數量
|
備注
|
|
標準配置
|
1
|
主機
|
1臺
|
|
|
2
|
標準探頭（5MHz）
|
1只
|
|
|
3
|
耦合劑
|
1瓶
|
|
|
4
|
ABS儀器箱
|
1只
|
|
|
5
|
合格證
|
1份
|
|
|
6
|
保修卡
|
1份
|
|
|
7
|
說明書
|
1份
|
|
|
8
|
AA(5號)尺寸堿性電池
|
2只
|
|
|
可選配置
|
9
|
粗晶探頭（2.5MHz）
|
|
|
|
10
|
大量程粗晶探頭（2MHz）
|
|
|
|
11
|
微徑探頭（7MHz）
|
|
|
|
12
|
微徑探頭（10MHz）
|
|
|
|
13
|
高溫探頭（2MHz）
|
|
|
|
14
|
高溫耦合劑
|
|
|
工作條件:
環境溫度：操作溫度－20℃～＋50℃；存儲溫度：-30℃～＋70℃
相對濕度≤90％；
周?chē)h(huán)境無強烈振動、無強烈磁場、無腐蝕性介質及嚴重粉塵。
材料聲速表:
|
|
材料
|
聲速
|
|
In/us
|
m/s
|
|
鋁
|
Aluminum
|
0.250
|
6340-6400
|
|
鋼
|
Steel, common
|
0.233
|
5920
|
|
不銹鋼
|
Steel, stainless
|
0.226
|
5740
|
|
黃銅
|
Brass
|
0.173
|
4399
|
|
銅
|
Copper
|
0.186
|
4720
|
|
鐵
|
Iron
|
0.233
|
5930
|
|
鑄鐵
|
Cast Iron
|
0.173-0.229
|
4400－5820
|
|
鉛
|
Lead
|
0.094
|
2400
|
|
尼龍
|
Nylon
|
0.105
|
2680
|
|
銀
|
Silver
|
0.142
|
3607
|
|
金
|
Gold
|
0.128
|
3251
|
|
鋅
|
Zinc
|
0.164
|
4170
|
|
鈦
|
Titanium
|
0.236
|
5990
|
|
錫
|
Tin
|
0.117
|
2960
|
|
丙烯酸(類)樹脂
|
|
0.109
|
2760
|
|
環氧樹脂
|
Epoxy resin
|
0.100
|
2540
|
|
冰
|
Ice
|
0.157
|
3988
|
|
鎳
|
Nickel
|
0.222
|
5639
|
|
樹脂玻璃
|
Plexiglass
|
0.106
|
2692
|
|
聚苯乙烯
|
Polystyrene
|
0.092
|
2337
|
|
陶瓷
|
Porcelain
|
0.230
|
5842
|
|
聚氯乙烯
|
PVC
|
0.094
|
2388
|
|
石英
|
Quartz glass
|
0.222
|
5639
|
|
硫化橡膠
|
Rubber, vulcanized
|
0.091
|
2311
|
|
聚四氟乙烯
|
Teflon
|
0.056
|
1422
|
|
水
|
Water
|
0.058
|
1473
|
