一、產品概述

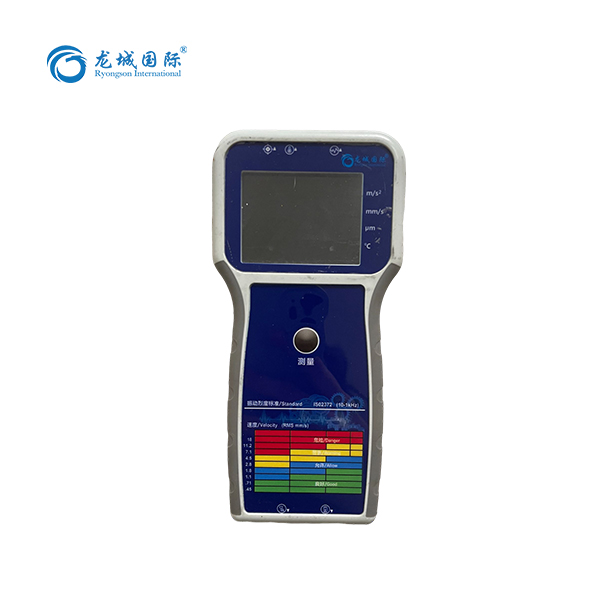

LC-220A測振儀是利用石英晶體和人工極化陶瓷(PZT)的壓電效應設計而成。當石英晶體或人工極化陶瓷受到機械應力作用時，其表面就產生電荷。采用壓電式加速度傳感器，把振動信號轉換成電信號，通過對輸入信號的處理分析，顯示出振動的加速度、速度、位移值，振動測量就好比中醫把脈、西醫聽診一樣，不正常的振動代表著機器的某一個零部件處于異常工作狀態，而振動值的大小直接反映機械的問題嚴重程度,在此之上，增加了溫度測試、聽音診斷等功能。

二、產品特點

設備點巡檢

產品配合設備點巡檢系統，可實現企業實行的設備點巡檢，是企業點巡檢制度的有效落地執行工具。可實現測量量、抄表量、觀察量的數字化記錄，免去了傳統的手抄筆錄，大幅提高了設備點巡檢的效率及準確度。

工藝特點

工藝設計嚴要求，具有功耗低、性能可靠、造型美觀、使用攜帶方便的特點。

按國標制造，測量值與國際振動烈度標準(ISO 2372)比對可直接判斷設備運行狀態。

具有高低頻分檔功能，在振動測量時，便于識別設備故障類型。

備有信號輸入功能，配接溫度傳感器，即可測量溫度。

備有信號輸出功能，選配專用耳機，兼具設備聽診器功能;配接示波器、振動記錄儀等，可用來監測、記錄振動信息。

適用于各類機械的振動、溫度測量、聽診。

三、 產品功能

1. 振動檢測

傳感器是利用石英晶體和人工極化陶瓷(PZT)的壓電效應設計而成。當石英晶體或人工極化陶瓷受到機械應力作用時，其表面就產生電荷。采用壓電式加速度傳感器，把振動信號轉換成電信號，通過對輸入信號的處理分析，顯示出振動的加速度、速度、位移值。

2. 溫度檢測

紅外測溫傳感器，采用進口元器件，引進工藝，具有精度高，質量可靠等優勢，滿足工業級測量。

3. 聽診功能

多功能測振儀具備聽音診斷的功能，電機類；轉子定子摩擦、軸承缺油、軸承損耗等。

產品參數

1. 基本參數

供電電源：5V/2.5A

蕞大靜態工作電流：≤190mA

蕞大短路電流：≤3A

發射功率：<1W

防爆標志： Ex ib ⅡC T4 Gb

2. 供電電池

本儀器專用防爆鋰電池，電池采用高容量鋰電池芯，有過充，過放，短路保護等功能。為儀器提供一個穩定持久的電能。

電池電壓：3.7V

容 量：3500mAh

型號：LC18650P1

電池廠家：深圳前海派沃科技有限公司

警告：嚴禁在危險場所拆卸電池

如需更換電池，僅可更換同一型號電池

3. 技術參數

表. 1?LC-220A技術參數
